Un voyant moteur qui s’allume sur une Peugeot 307 HDi, une 207 1.6 HDi ou un Expert BlueHDi, et l’outil de diagnostic affiche P2563. Ce code pointe vers le capteur de position de l’actuateur du turbo : l’écart entre la consigne de position de la géométrie variable et la valeur réellement mesurée sort de la plage tolérée par le calculateur.
On perd de la puissance, le mode dégradé s’enclenche, et la tentation de remplacer le turbo complet prend le dessus. Dans la majorité des cas, le turbo lui-même n’est pas en cause.
A lire également : Peugeot Expert 5 places : conseils pour bien choisir
P2563 après régénération FAP : le faux positif qui coûte cher
Sur les blocs BlueHDi récents, des ateliers signalent que le code P2563 apparaît de façon transitoire après une régénération forcée du filtre à particules ou un cycle de dépollution interrompu. Pendant la régénération, la géométrie variable du turbo se recale, et les valeurs de recopie peuvent sortir de la tolérance pendant quelques secondes, ce qui suffit à allumer le voyant moteur.
Des cas documentés sur Peugeot Expert 180 ch montrent un P2563 accompagné d’un code antipollution P1496. Le défaut a disparu après correction du problème de gestion des gaz et mise à jour du calculateur moteur, sans remplacement de l’actuateur ni du turbo.
A lire en complément : Comparatif détaillé : les meilleurs SUV de Peugeot pour 2022
Avant de démonter quoi que ce soit, on efface le code et on surveille s’il revient lors d’un roulage normal (pas juste après une régénération). Un P2563 qui n’apparaît que dans ce contexte relève du recalibrage logiciel, pas de la mécanique.

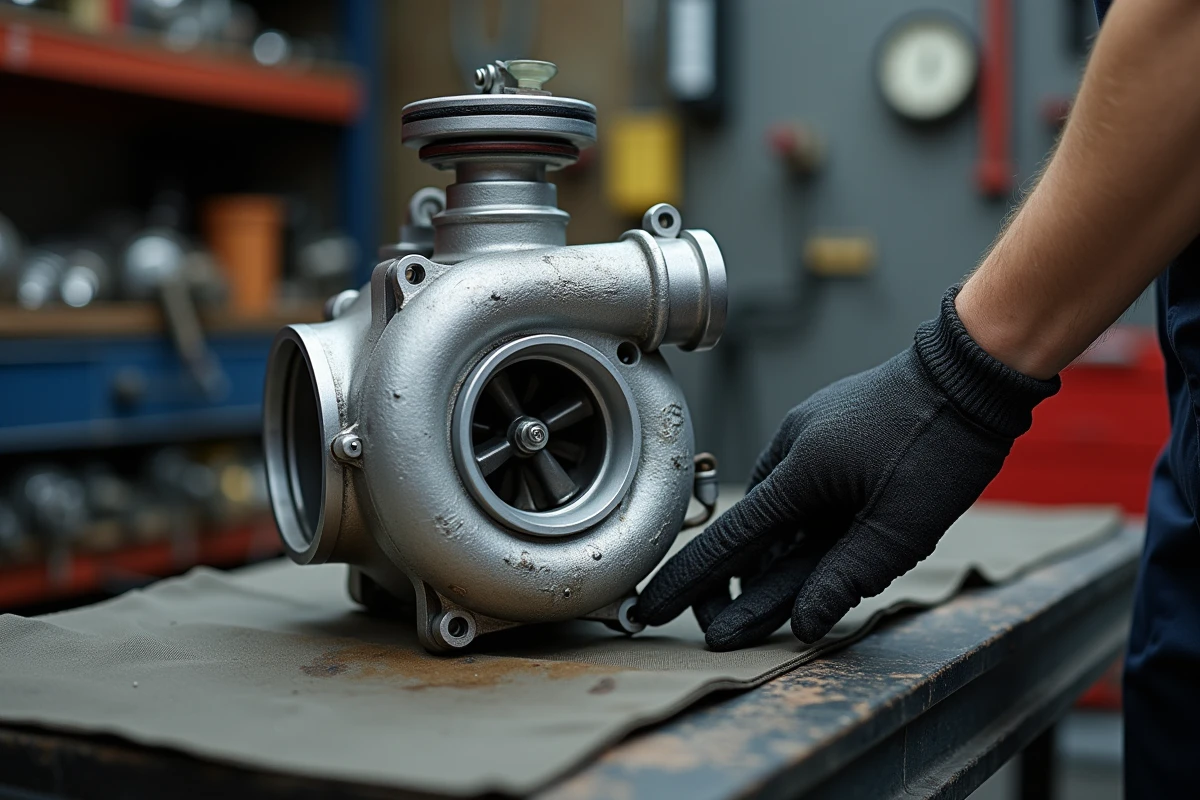

Actuateur et tige de commande turbo : les vraies causes mécaniques du P2563
Quand le code revient systématiquement, on cherche du côté de l’actuateur pneumatique ou électronique qui pilote les ailettes de la géométrie variable. Trois pannes concentrent l’essentiel des retours terrain.
Membrane d’actuateur fissurée
Sur les actuateurs à dépression, la membrane interne se fissure avec le temps et les cycles thermiques. La capsule ne maintient plus la pression nécessaire pour positionner les ailettes. On détecte ce problème en appliquant une dépression contrôlée avec une pompe à vide : si la tige ne tient pas sa position, la membrane est percée.
Tige grippée par la calamine
Les dépôts de suie et de calamine s’accumulent autour de la tige de commande, surtout sur les moteurs soumis à beaucoup de trajets courts. La tige finit par se bloquer ou par se déplacer avec un retard que le calculateur interprète comme un écart de position. Un nettoyage soigneux de la tige et du mécanisme (dégrippant adapté, mouvement manuel répété) suffit dans beaucoup de situations à rétablir le fonctionnement.
Petite fuite de suralimentation en amont
Une durite de suralimentation fendue ou un collier desserré provoque une fuite de pression qui fausse la boucle de régulation du turbo. Le calculateur demande une position d’ailettes que le système ne parvient pas à atteindre parce que la pression réelle est plus basse que prévu. On inspecte chaque durite entre l’échangeur, l’intercooler et le collecteur d’admission. Les retours varient sur ce point : certaines fuites minimes ne déclenchent le P2563 qu’à pleine charge.
Câblage et connecteur du capteur de position turbo : la piste électrique
Les bases de données de diagnostics multimarques confirment que sur la famille de codes P2562 à P2565, les défauts de câblage sont aussi fréquents que les défauts mécaniques. On parle de connecteurs oxydés, de fils coupés ou de gaines fondues par la chaleur du turbo.
Le capteur de recopie de position est monté directement sur l’actuateur, dans une zone exposée aux vibrations et aux températures élevées. Un connecteur dont les broches ont verdi par l’oxydation transmet un signal erratique. Le calculateur lit une position aberrante et stocke un P2563.
La vérification prend quelques minutes :
- Débrancher le connecteur du capteur de position sur l’actuateur et inspecter visuellement les broches (traces vertes, noires, déformation)
- Contrôler la continuité du faisceau entre le connecteur et le calculateur moteur avec un multimètre
- Vérifier l’absence de frottement ou de contact entre le faisceau et des pièces mobiles ou chaudes du compartiment moteur
Un nettoyage au contact cleaner et le remplacement d’un connecteur abîmé coûtent une fraction du prix d’un turbo. On commence toujours par là.
Lien entre P2563 et encrassement de la vanne EGR
Un cas documenté sur un Honda CR-V diesel illustre un schéma qu’on retrouve aussi chez Peugeot : le P2563 coexiste avec un défaut de vanne EGR. Le lien est indirect mais logique. Une vanne EGR bloquée ouverte réinjecte trop de gaz d’échappement dans l’admission, ce qui modifie la pression de suralimentation et pousse le turbo à compenser en permanence.
Les particules de suie issues d’une EGR encrassée contaminent aussi l’huile moteur. Cette huile chargée de suie accélère l’usure de l’actuateur et favorise le grippage de la tige de commande. On traite alors la cause (nettoyage ou remplacement de la vanne EGR, vidange avec huile adaptée) avant de s’occuper du turbo, sous peine de voir le P2563 revenir en quelques milliers de kilomètres.
Diagnostic P2563 : dans quel ordre procéder
Pour éviter de remplacer un turbo qui fonctionne, on suit une séquence logique :
- Effacer le code et rouler normalement pour vérifier s’il est persistant ou transitoire (lié à une régénération FAP)
- Inspecter le connecteur et le faisceau du capteur de position de l’actuateur
- Tester l’actuateur lui-même (pompe à vide sur pneumatique, commande OBD sur électronique) et vérifier la liberté de mouvement de la tige
- Contrôler les durites de suralimentation et l’étanchéité du circuit d’air
- Vérifier l’état de la vanne EGR et le niveau d’encrassement du circuit d’admission
Sur les moteurs récents, une mise à jour logicielle du calculateur peut résoudre un P2563 sans intervention mécanique. Certaines concessions Peugeot appliquent des correctifs spécifiques aux cartographies de tolérance du capteur de recopie.
Le remplacement du turbo complet ne se justifie que si les ailettes de la géométrie variable sont physiquement endommagées ou si l’arbre présente du jeu. Avant d’en arriver là, les pistes électriques et mécaniques décrites ici couvrent la grande majorité des P2563 rencontrés en atelier.
