On branche un autoradio aftermarket sur une Peugeot 206, 307 ou Partner, et au redémarrage l’écran du tableau de bord reste noir, l’heure a disparu, le compteur kilométrique ne s’affiche plus. Le problème ne vient pas d’un fil mal connecté sur le poste, mais d’un câblage qui a coupé la communication entre le boîtier de servitude intelligent (BSI) et l’afficheur d’origine.
Comprendre le schéma de branchement autoradio et la couleur des fils sur Peugeot, c’est d’abord savoir quels signaux transitent par la prise ISO et lesquels passent par le réseau CAN du véhicule.
Lire également : Nouveau logo Peugeot : un tournant dans l'identité visuelle de la marque
Réseau CAN Peugeot et affichage tableau de bord : ce que les fils ISO ne gèrent pas
Sur la plupart des Peugeot produites après le milieu des années 2000, l’autoradio d’origine (RD4, RD45, ou les postes plus récents) ne se contente pas de recevoir du courant et d’envoyer du son aux haut-parleurs. Il échange des données avec le BSI via le bus CAN. Ces données pilotent l’affichage de la station de radio, la source audio, l’heure et parfois la température extérieure sur l’écran du tableau de bord.
Quand on retire le poste d’origine et qu’on branche un autoradio universel uniquement sur la connectique ISO, on coupe cette communication. Le BSI ne reçoit plus de réponse du poste audio, et l’afficheur multifonction perd ses informations. Sur certains modèles, cela provoque aussi un message d’erreur ou un bip au démarrage.
A lire aussi : Peugeot 308 2024 : tour d'horizon des nouvelles couleurs
Un simple adaptateur ISO ne suffit pas à conserver l’affichage d’origine. Il faut une interface CAN dédiée qui simule la présence de l’autoradio d’origine sur le réseau, tout en transmettant les commandes (volant, sources) au nouveau poste.
Schéma couleur fils ISO sur faisceau Peugeot : correspondances concrètes

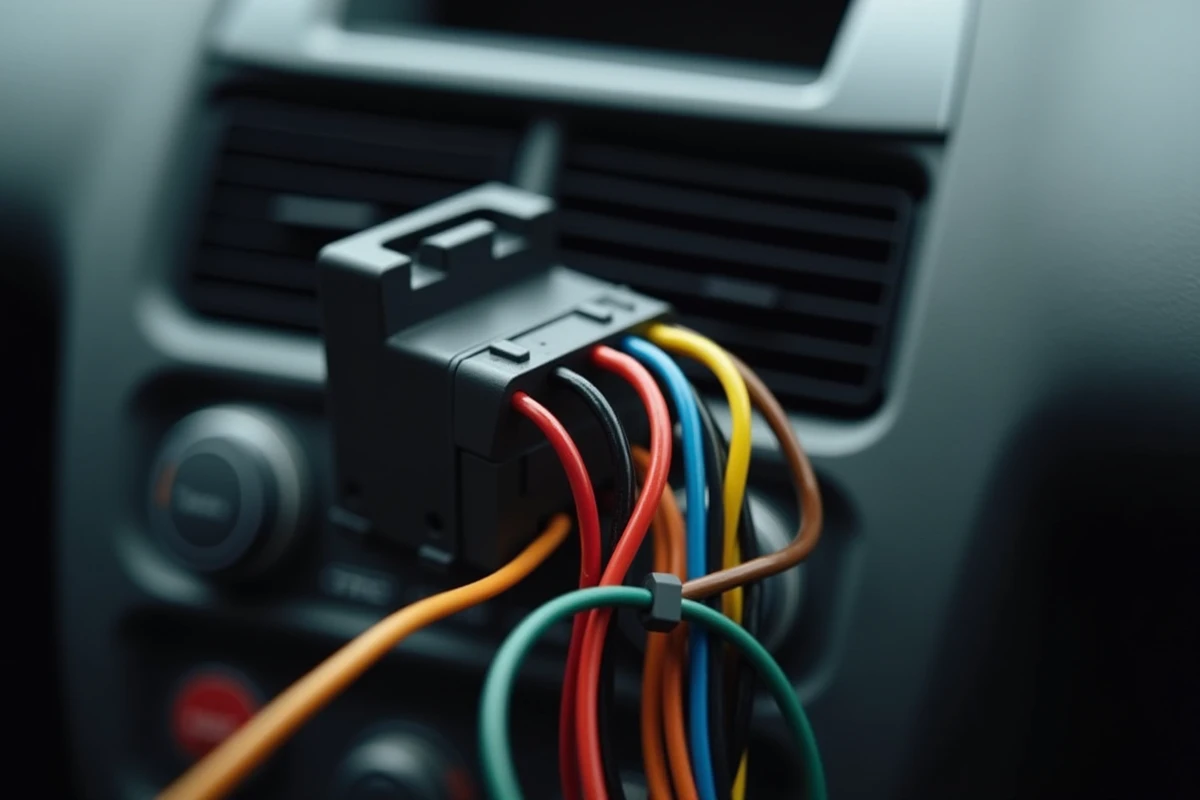

Avant de parler d’interface CAN, il faut identifier correctement chaque fil sur le connecteur ISO côté véhicule. La norme ISO 10487 fixe un code couleur standard, mais Peugeot utilise parfois ses propres teintes sur le faisceau d’origine. On travaille donc avec deux repères : la couleur du fil côté autoradio (norme ISO) et la couleur côté faisceau Peugeot.
Bloc alimentation (connecteur ISO A)
- Fil jaune (norme ISO) : alimentation permanente 12V, reliée directement à la batterie. Sur Peugeot, ce fil est souvent jaune ou jaune/rouge côté faisceau. Il maintient la mémoire du poste (stations, réglages) même contact coupé.
- Fil rouge (norme ISO) : alimentation après contact (ACC). Sur Peugeot, on le trouve en rouge ou parfois rouge/blanc. C’est lui qui allume le poste quand on tourne la clé.
- Fil noir : masse. Il se raccorde au châssis. Sur le faisceau Peugeot, la masse est généralement marron ou noire.
- Fil bleu : sortie 12V pour antenne motorisée ou amplificateur d’antenne. Présent sur les modèles équipés d’une antenne amplifiée.
Un piège fréquent sur Peugeot : inverser le fil jaune (permanent) et le fil rouge (après contact) provoque soit un poste qui ne mémorise rien, soit un poste qui reste allumé contact coupé et vide la batterie en quelques jours.
Bloc haut-parleurs (connecteur ISO B)
Les fils haut-parleurs suivent un code couleur par paire, chaque paire ayant un fil plein (positif) et un fil rayé (négatif). Gris pour l’avant droit, blanc pour l’avant gauche, violet pour l’arrière droit, vert pour l’arrière gauche. Sur le faisceau Peugeot d’origine, ces couleurs peuvent différer, d’où l’utilité d’un adaptateur ISO vers connecteur Peugeot qui fait la correspondance sans avoir à couper de fils.
Interface CAN pour Peugeot : garder commandes au volant et affichage d’origine
L’interface CAN est le composant qui fait le lien entre le réseau de données du véhicule et le nouvel autoradio. Son rôle est triple :
- Traduire les appuis sur les commandes au volant (volume, changement de piste, source) en signaux compréhensibles par le poste aftermarket, via un fil de télécommande infrarouge ou un raccordement au câble de remote du poste.
- Simuler la présence de l’autoradio d’origine sur le bus CAN pour que le BSI continue à piloter l’afficheur du tableau de bord normalement.
- Transmettre les informations de mise en veille et de réveil, ce qui évite que le poste reste alimenté en permanence ou que le BSI génère des codes d’erreur.
Côté branchement, l’interface se raccorde au connecteur d’origine du véhicule (côté faisceau), et on relie sa sortie au connecteur ISO du nouvel autoradio. Le câblage haut-parleurs et alimentation passe par l’interface, qui redistribue chaque signal au bon endroit.
Les retours varient sur ce point selon les modèles : sur une 308 phase 1 équipée RD45, certaines interfaces restituent l’intégralité de l’affichage (source, titre, heure), tandis que sur une 207 avec écran monochrome, seule l’heure et la source sont conservées. Vérifier la compatibilité exacte de l’interface avec le modèle et l’année du véhicule reste la précaution la plus utile avant l’achat.
Erreurs de branchement autoradio Peugeot qui coupent l’affichage du tableau de bord
On voit régulièrement sur les forums Peugeot des cas où l’affichage du tableau de bord disparaît après un changement d’autoradio. Les causes reviennent souvent aux mêmes erreurs.
La première : couper le faisceau d’origine pour souder directement les fils ISO du nouveau poste. On perd la possibilité de revenir en arrière, et surtout on débranche au passage le fil de données CAN sans le savoir. Utiliser un adaptateur qui conserve le connecteur d’origine intact évite ce problème.
La deuxième : brancher un autoradio Android générique sans interface CAN. Le poste fonctionne (son, radio, GPS), mais le tableau de bord affiche un écran vide ou un message d’erreur permanent. Le BSI ne reconnaît pas le nouveau poste et coupe les informations vers l’afficheur.
La troisième : oublier le fil d’antenne ou le fil de remote. L’antenne n’a pas d’impact sur l’affichage, mais le fil de remote (souvent bleu/blanc côté ISO) pilote l’amplificateur d’antenne. Sans lui, la réception radio est dégradée, ce qui pousse à remettre les mains dans le faisceau alors que tout était correct par ailleurs.
Sur les Peugeot récentes, le schéma de branchement autoradio ne se résume plus à faire correspondre des couleurs de fils. La conservation de l’affichage d’origine au tableau de bord dépend avant tout du maintien de la communication CAN entre le BSI et le poste audio. Un adaptateur ISO assure le raccordement électrique de base, mais c’est l’interface CAN qui garantit que le véhicule continue de fonctionner comme si l’autoradio d’origine était toujours en place.
